|
تفاصيل المنتج:
|
اسم المنتج: | زجاج البورسليكات 5.0 زجاج البورسليكات شفاف | مادة: | زجاج البورسليكات 5.0 |
---|---|---|---|
تطبيق: | الدواء | العامل الرئيسي: | المواد الخام للأكسيد الحمضي |
شكل: | مستدير | عينة: | حر |
تسليط الضوء: | 5.0 أنبوب البورسليكات,أنبوب البورسليكات الشفاف,أنابيب زجاج البورسليكات 5.0 |

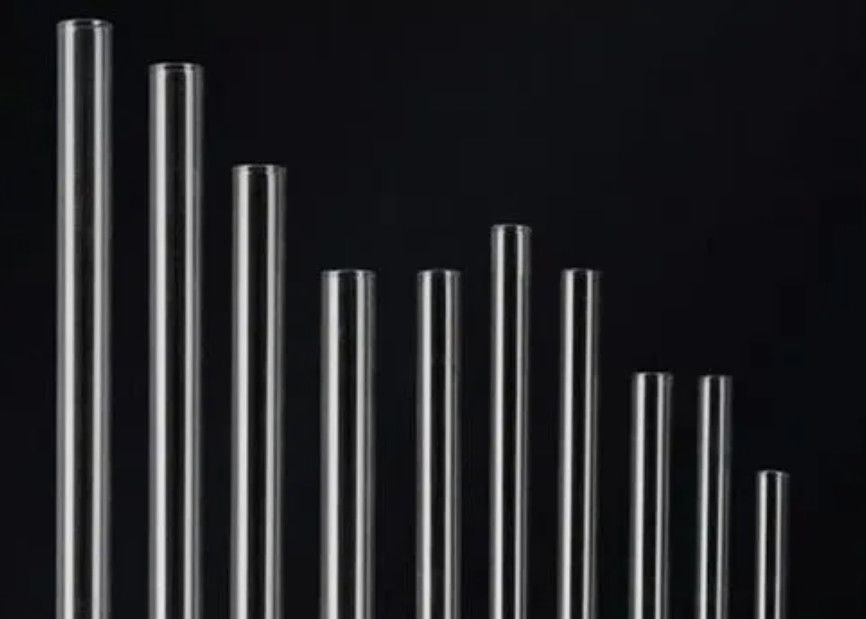

زجاج البورسليكات 5.0 زجاج بوروسيليكات أنبوب شفاف
مواد خام
بما في ذلك المواد الخام الرئيسية والمواد الخام المساعدة.يشير الأول إلى إدخال المواد الخام مثل الأكاسيد التي تشكل البنية الشبكية للزجاج ، والأكاسيد الوسيطة والأكاسيد خارج الشبكة ؛يمكن لهذا الأخير تسريع ذوبان الزجاج أو جعله يحصل على بعض الخصائص الضرورية.
تحضير الدُفعات
أولاً ، يتم معالجة المواد الخام مسبقًا ، بما في ذلك تكسير المواد الخام السائبة ، والتجفيف المسبق للمواد الخام الرطبة ، وإزالة الحديد من المواد الخام المحتوية على الحديد.يفضل أن يكون حجم حبيبات السحق 0.25-0.5 مم.ليس من السهل إذابة الجسيمات الخشنة بشكل كامل ، وسوف تتشكل أحجار البودرة المتبقية أو العقيدات الغنية بالسيليكون في الزجاج ؛من السهل أن تطير الجسيمات الدقيقة جدًا أو تتكتل إلى تكتلات.يتم وزن المواد الخام ذات حجم جزيئات معين بدقة وفقًا للصيغة ، ثم يتم خلطها بأسطوانة أو مجداف أو خلاط قرصي
طريقة نفخ الأنبوب الزجاجي: تستخدم لتصنيع منتجات زجاجية مجوفة ، مثل أكواب الماء ، والأواني ، والزجاجات ، والجرار ، والمصابيح الكهربائية ، وما إلى ذلك. مغموسة في سائل زجاجي (مادة الالتقاط) ، والطرف الآخر عبارة عن فوهة تهب.بعد التقاط المادة ، قم بلفها بالتساوي على لوح التدحرج (الوعاء) وانفخ الهواء لتشكيل خليط زجاجي ، والذي يتم نفخه في المنتج في القالب ؛يمكن أيضًا نفخه بحرية بدون قالب ، وأخيراً خرج من أنبوب النفخ.عندما يتم تشكيل منتجات كبيرة الحجم ، من الضروري الانتقاء واللف بشكل متكرر بشكل متساوٍ لجمع كمية كافية من المواد.أثناء النفخ الميكانيكي ، يتدفق الزجاج المنصهر من مخرج فرن صهر الزجاج ، ويتم تشكيله في كتل بوزن وشكل محددين من خلال وحدة التغذية ، والتي يتم قطعها في القالب الأولي ليتم نفخها أو ضغطها في الشكل الأولي ، ثم نقله إلى قالب التشكيل للنفخ.المنتج.طريقة النفخ ، التي يتم نفخها في شكل أولي ثم نفخها في منتج نهائي ، مناسبة لصنع الأواني والزجاجات ذات الفم الصغير.طريقة الوزن والنفخ للضغط على الشكل الأساسي ثم نفخه في منتج نهائي مناسبة لصنع الأواني ذات الفتحات الكبيرة والزجاجات والعلب ذات الجدران الرقيقة
معامل التمدد الحراري الخطي المتوسط
α (20 ℃ ؛ 300 ℃) حسب الطلب.إلى ISO 7991
|
4.9 × 10-6 ك -1
|
درجة حرارة التحول Tg
|
515
|
درجة حرارة الزجاج عند نقطة التلدين = 13
|
535
|
درجة حرارة الزجاج عند النقطة اللينة = 7.6
|
783
|
درجة حرارة الزجاج عند نقطة العمل = 4
|
1020
|
الكثافة ρ عند 25 ℃
|
2.32 جم / سم 3
|
خدمتنا هي خدمة وقفة واحدة
البحث والتطوير
المهندسين والفنيين المحترفين ، مع قدرة تطوير مستقلة قوية ، والابتكار المستمر والإبداع.تضمن بيئة الإنتاج من الدرجة الأولى وإجراءات الفحص الصارمة أداء وسلامة الأدوية الخاصة بك.
اتصل شخص: Vicky Song
الهاتف :: 86-15832766956
